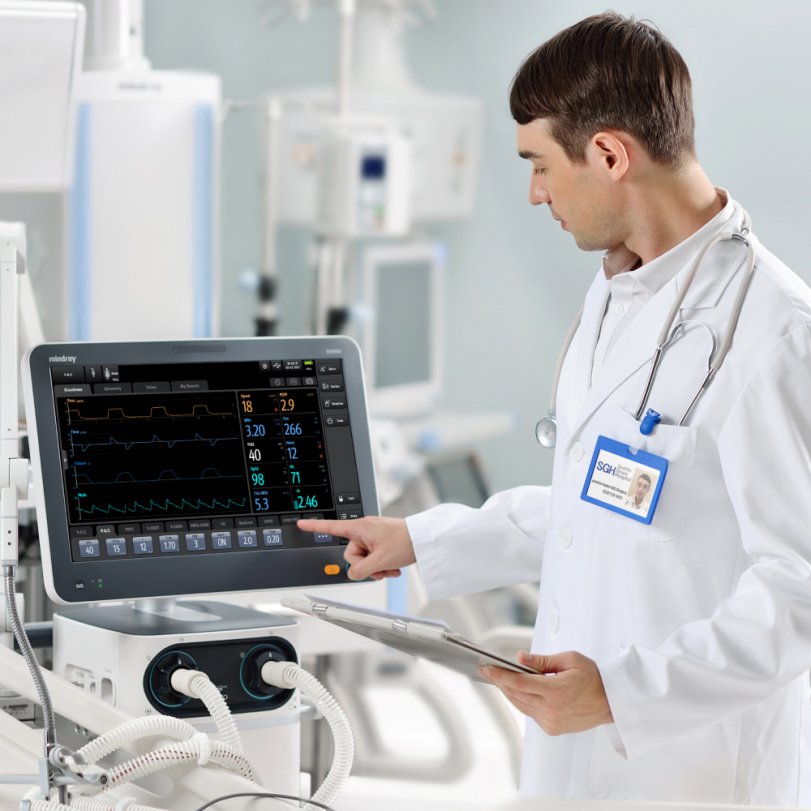

Выбор, покупка и эксплуатация ИВЛ-аппаратов

Аппарат искусственной вентиляции лёгких относится к ключевому оборудованию для отделений реанимации, интенсивной терапии, операционных блоков, приёмных отделений и служб скорой помощи. От правильного выбора ИВЛ зависит качество респираторной поддержки, удобство работы персонала, нагрузка на инженерную службу, стоимость расходных материалов и стабильность эксплуатации в клинике.

При покупке аппарата ИВЛ важно оценивать:

• клинические задачи отделения;
• возрастную группу пациентов: взрослые, дети, новорождённые;
• поддерживаемые режимы вентиляции;
• диапазон дыхательного объёма и давления;
• тип привода: турбинный, пневматический, микропоршневой или ручной;
• совместимость с кислородной инфраструктурой клиники;
• наличие мониторинга, тревог и самотестирования;
• требования к расходным материалам и техническому обслуживанию;
• срок службы аппарата ИВЛ и стоимость владения.

Такой подход помогает выбрать оборудование под реальные задачи отделения, без ориентации на один параметр или базовую цену.

Основные виды ИВЛ

В клинической практике выделяют два основных вида ИВЛ: инвазивную и неинвазивную.

• Инвазивная ИВЛ: проводится через эндотрахеальную или трахеостомическую трубку. Применяется при тяжёлой дыхательной недостаточности, угнетении самостоятельного дыхания, после сложных операций, при политравме, сепсисе и других состояниях, требующих контролируемой вентиляции.
• Неинвазивная ИВЛ: проводится через маску или другой неинвазивный интерфейс. Используется у пациентов с сохранённым самостоятельным дыханием, когда требуется поддержка давлением, снижение работы дыхания или улучшение оксигенации.

При выборе аппарата важно учитывать поддерживаемые режимы: V-A/C, P-A/C, SIMV, CPAP/PSV, DuoLevel, PRVC, APRV, AMV, PSV-S/T и другие. Чем шире набор режимов, тем больше клинических сценариев может закрыть один аппарат.

Типы аппаратов ИВЛ по назначению

Аппараты ИВЛ можно разделить по возрастной группе пациентов и условиям применения.

• Аппараты ИВЛ для взрослых: используются в реанимации, операционных, палатах пробуждения и приёмных отделениях. Важны широкий диапазон дыхательного объёма, точная настройка давления, поддержка базовых и расширенных режимов вентиляции.
• Аппараты ИВЛ для детей: рассчитаны на работу с меньшими дыхательными объёмами и более чувствительным триггером. Для педиатрии важны точность подачи смеси, компенсация утечек и стабильность параметров.
• Аппараты ИВЛ для новорождённых: работают с минимальными дыхательными объёмами и требуют высокой точности настройки. Такие аппараты нужны для неонатальных отделений, перинатальных центров и детских реанимаций.
• Портативные аппараты ИВЛ: применяются при транспортировке пациентов, в скорой помощи и при перемещении внутри клиники. Для них важны компактность, аккумулятор, быстрый запуск и устойчивость к работе вне стационарного места.

Например, Mindray SV600, Mindray SV800 и SynoVent E5 подходят для взрослых, детей и новорождённых. Mindray SV300 рассчитан на взрослых и детей.

Типы аппаратов ИВЛ по приводу

По принципу формирования дыхательного потока аппараты ИВЛ делятся на несколько типов.

• Аппарат ИВЛ с турбинным приводом: формирует поток с помощью встроенной турбины и меньше зависит от централизованной системы сжатого воздуха. Пример из каталога e-medical: Mindray SV300.
• Аппарат ИВЛ с пневматическим приводом: использует энергию сжатого газа и подходит для стационарных отделений с медицинской газовой инфраструктурой. Примеры: Mindray SynoVent E3 и SynoVent E5.
• Аппарат ИВЛ с турбинным / пневматическим приводом: сочетает гибкость турбинного решения и возможность работы с подготовленной газовой инфраструктурой. Примеры: Mindray SV600 и Mindray SV800.
• Аппарат ИВЛ с микропоршневым приводом: использует поршневой механизм для подачи дыхательной смеси. При выборе оценивают точность подачи объёма, стабильность потока, ресурс механического блока и доступность сервиса.
• Аппарат ИВЛ с ручным приводом: относится к средствам ручной вентиляции, например мешок Амбу с клапаном и маской. Используется как резервное оборудование для экстренной помощи, транспортировки и реанимационных мероприятий.

Высокопоточная ИВЛ и высокопоточная оксигенотерапия

В обиходе часто встречается формулировка «высокопоточная ИВЛ». Но в медицинской практике корректнее разделять искусственную вентиляцию лёгких и высокопоточную оксигенотерапию.

При ИВЛ аппарат управляет параметрами вентиляции: давлением, объёмом, частотой дыхания, PEEP, FiO2 и другими настройками.

При высокопоточной оксигенотерапии пациент получает подогретую и увлажнённую кислородно-воздушную смесь с высоким потоком через специальный интерфейс. Такой метод применяют у пациентов с сохранённым самостоятельным дыханием, когда требуется улучшить оксигенацию и снизить дыхательный дискомфорт.

Высокопоточная терапия не заменяет инвазивную или неинвазивную ИВЛ во всех клинических ситуациях. Перед закупкой нужно уточнить, какие задачи стоят перед отделением: классическая вентиляция, NIV, высокопоточная оксигенотерапия или универсальная респираторная поддержка.

Пример: Mindray SynoVent E5 поддерживает высокопоточную оксигенотерапию до 60 л/мин. Это полезная опция для отделений, где аппарат должен применяться в разных клинических сценариях.

Как выбрать аппарат ИВЛ для клиники

Перед закупкой стоит подготовить техническое задание совместно с врачом-анестезиологом-реаниматологом, заведующим отделением, инженером по медицинской технике и специалистом по закупкам.

1. Возрастная группа пациентов

Для взрослого отделения может быть достаточно аппарата для взрослых и детей. Для многопрофильной клиники, перинатального центра или детской реанимации нужен аппарат с неонатальным диапазоном дыхательного объёма.

2. Тип вентиляции

Нужно заранее определить, какие режимы требуются отделению:

• инвазивная вентиляция;
• неинвазивная вентиляция;
• CPAP/PSV;
• SIMV;
• DuoLevel;
• PRVC;
• APRV;
• AMV;
• PSV-S/T;
• высокопоточная оксигенотерапия.

Чем шире набор режимов, тем больше клинических задач можно закрыть одним аппаратом.

3. Диапазон дыхательного объёма

Диапазон дыхательного объёма особенно важен для универсальных моделей. Аппараты с нижней границей от 2 мл подходят для неонатальных пациентов. Для взрослых пациентов важна верхняя граница диапазона и стабильность работы при разных режимах вентиляции.

4. Тип привода

Выбор привода зависит от инфраструктуры клиники.

Турбинный привод удобен там, где требуется меньшая зависимость от сжатого воздуха. Пневматический привод подходит для стационарной работы при наличии медицинских газов. Комбинированный привод даёт больше гибкости.

5. Мониторинг и визуализация

Для врача важны:

• кривые давления, потока и объёма;
• петли «давление-объём» и «поток-объём»;
• мониторинг минутной вентиляции;
• FiO2;
• PEEP;
• пиковое и плато-давление;
• комплаенс;
• сопротивление дыхательных путей;
• RSBI, NIF, P0.1, WOB и другие параметры при наличии.

Расширенный мониторинг помогает оценивать эффективность вентиляции, подбирать параметры и контролировать процесс отлучения от ИВЛ.

6. Тревожная сигнализация

Аппарат должен своевременно предупреждать о критических изменениях:

• высокое или низкое давление в дыхательных путях;
• апноэ;
• утечки;
• снижение минутной вентиляции;
• изменение FiO2;
• высокий дыхательный объём;
• проблемы с питанием;
• проблемы с подачей газа;
• разгерметизация контура.

Для безопасной эксплуатации важно, чтобы персонал понимал значение тревог и порядок действий при каждой ситуации.

7. Автономность

Аккумулятор важен для транспортировки пациента, работы при перебоях питания и перемещения аппарата между зонами клиники. При выборе нужно оценивать заявленное время автономной работы и реальные условия эксплуатации.

8. Совместимость с инфраструктурой

До покупки нужно проверить:

• наличие центральной подачи кислорода;
• наличие сжатого воздуха;
• рабочее давление газов;
• возможность подключения компрессора;
• электропитание;
• место установки;
• тележку или крепление;
• совместимые дыхательные контуры;
• фильтры;
• увлажнители;
• интерфейсы для пациента.

Аппарат ИВЛ должен вписываться в существующую инфраструктуру отделения.

9. Сервис и расходные материалы

При закупке важно учитывать:

• наличие регистрационных документов;
• гарантийное обслуживание;
• постгарантийный сервис;
• ввод в эксплуатацию;
• обучение персонала;
• доступность фильтров, контуров, датчиков, клапанов и аккумуляторов;
• стоимость планового ТО;
• сроки поставки запасных частей.

Для клиники стоимость владения часто важнее разницы в базовой цене аппарата.

Кислородный концентратор для ИВЛ

Кислородный концентратор получает кислород из окружающего воздуха и может использоваться для кислородной терапии или работы с отдельными видами дыхательного оборудования. При подборе кислородного концентратора для ИВЛ нужно учитывать технические требования конкретного аппарата.

Ключевые параметры:

• поток кислорода;
• давление кислорода на выходе;
• концентрация кислорода;
• стабильность подачи;
• совместимость с аппаратом ИВЛ;
• требования производителя;
• наличие резервного источника кислорода.

Для полноценной работы стационарного аппарата ИВЛ в реанимации часто требуется центральная система медицинских газов или другая инфраструктура с нужным давлением и производительностью. Кислородный концентратор не всегда может заменить такую систему.

В каталоге e-medical представлен Longfian JAY-5A. Производительность модели составляет 0–5 л/мин, концентрация кислорода — 93% ±3%, давление кислорода на выходе — 0,04–0,07 МПа. Перед подключением концентратора к дыхательному оборудованию нужно сверить требования конкретного аппарата и рекомендации производителя.

Обратите внимание: Longfian JAY-5A подойдёт только для низкопоточной вентиляции. Для высокопоточного применения необходима модель не ниже JAY-10.

Как собрать аппарат ИВЛ перед работой

Запрос «как собрать аппарат ИВЛ» чаще всего означает подготовку аппарата к работе. Первичную сборку, подключение и ввод в эксплуатацию должен выполнять обученный специалист согласно инструкции производителя.

Общий порядок подготовки выглядит так.

1. Установить аппарат

Аппарат размещают на тележке, консоли или рабочем месте. Проверяют устойчивость, доступ к экрану, контурам, разъёмам, кабелям и органам управления.

2. Подключить питание

Аппарат подключают к электросети. Затем проверяют заряд аккумулятора, исправность кабеля и готовность к автономной работе.

3. Подключить газы

Проверяют подачу кислорода, воздуха или компрессора, если они требуются для конкретной модели. Все соединения должны соответствовать инструкции производителя.

4. Собрать дыхательный контур

Подключают инспираторную и экспираторную линии, клапаны, влагосборники, увлажнитель при необходимости, бактериально-вирусные фильтры, HME/HMEF или другие элементы контура.

5. Установить расходные материалы

Перед работой проверяют фильтры, контуры, датчики потока, маски, трубки, небулайзерный порт и другие элементы, которые входят в рабочую схему.

6. Провести самотестирование

До подключения пациента проводят тест утечек, проверку клапанов, датчиков, тревог, подачи газа, FiO2 и других параметров, предусмотренных производителем.

7. Настроить режим вентиляции

Параметры задаёт врач с учётом клинической ситуации. Обычно настраивают дыхательный объём или давление, PEEP, FiO2, частоту дыхания, время вдоха, чувствительность триггера и пределы тревог.

8. Проверить тревоги и мониторинг

Перед началом работы нужно убедиться, что тревожная сигнализация активна, лимиты выставлены корректно, а персонал понимает порядок действий при тревогах.

Важно: Аппарат ИВЛ нельзя собирать и подключать по универсальной инструкции из интернета. У каждой модели есть собственное руководство пользователя, алгоритмы проверки и требования к расходным материалам.

Как часто менять фильтр в аппарате ИВЛ

Фильтры в аппарате ИВЛ защищают пациента, персонал и элементы дыхательного контура от контаминации. В системе могут использоваться:

• бактериально-вирусные фильтры;
• внутренние фильтры аппарата;
• фильтры компрессора при наличии.

Универсального срока замены для всех фильтров нет. Частота зависит от типа фильтра, инструкции производителя, состояния пациента, количества секрета, наличия конденсата, небулайзерной терапии, роста сопротивления и внутренних протоколов клиники.

Практическое правило: фильтр меняют между пациентами, при загрязнении, намокании, повреждении, росте сопротивления, изменении кривых давления или потока, а также по регламенту производителя.

HME/HMEF обычно не используют вместе с активным увлажнителем, так как это может привести к накоплению влаги и росту сопротивления в контуре.

Дыхательный контур также не стоит менять по календарю, если он исправен, герметичен и не загрязнён. Решение должно соответствовать инструкции производителя, правилам инфекционного контроля и внутренним СОП клиники.

Срок службы аппарата ИВЛ

Срок службы аппарата ИВЛ указывается в эксплуатационной документации производителя. Фактический ресурс зависит от условий работы и качества обслуживания.

На срок службы влияют:

• интенсивность эксплуатации;
• регулярность технического обслуживания;
• условия хранения и работы;
• стабильность электропитания;
• качество газовой смеси;
• своевременная калибровка;
• замена датчиков, клапанов, фильтров и аккумуляторов;
• использование совместимых расходных материалов;
• квалификация персонала;
• доступность сервисной поддержки.

При закупке нужно учитывать стоимость владения за весь период эксплуатации. В неё входят расходные материалы, плановое ТО, ремонт, замена аккумуляторов, датчиков кислорода, датчиков потока, клапанов, контуров и других компонентов.

Отдельно стоит проверить ресурс аккумулятора и кислородного датчика. Эти компоненты требуют периодической замены, а фактический срок работы зависит от условий эксплуатации.

Эксплуатация аппарата ИВЛ: что контролировать ежедневно

При ежедневной эксплуатации персонал должен контролировать:

• состояние корпуса, экрана, кабелей и разъёмов;
• герметичность дыхательного контура;
• состояние фильтров;
• состояние влагосборников;
• подключение кислорода и воздуха;
• заряд аккумулятора;
• прохождение самотеста;
• корректность тревожных лимитов;
• чистоту внешних поверхностей;
• состояние клапанов и датчиков;
• наличие расходных материалов рядом с рабочим местом.

Для администрации клиники важно организовать журнал эксплуатации, график технического обслуживания, учёт расходников, обучение персонала и понятный порядок действий при неисправности аппарата.

Чек-лист перед покупкой аппарата ИВЛ

Перед закупкой аппарата ИВЛ стоит ответить на несколько вопросов:

• Для каких пациентов нужен аппарат: взрослые, дети, новорождённые?
• Требуется ли инвазивная вентиляция?
• Требуется ли неинвазивная вентиляция?
• Нужна ли высокопоточная оксигенотерапия?
• Какие режимы вентиляции обязательны для отделения?
• Какой диапазон дыхательного объёма требуется?
• Есть ли в клинике центральная подача кислорода?
• Есть ли в клинике сжатый воздух?
• Нужен ли турбинный, пневматический или комбинированный привод?
• Требуется ли капнография?
• Нужен ли расширенный мониторинг?
• Какая автономность требуется?
• Какие расходные материалы будут использоваться?
• Кто будет проводить ввод в эксплуатацию?
• Как будет организовано обучение персонала?
• Как будет организовано техническое обслуживание?
• Какой бюджет заложен на покупку и эксплуатацию?
• Убедитесь, что у устройства, которое планируется закупить, есть регистрационное удостоверение.

Итог

Аппарат ИВЛ нужно выбирать как клинико-техническую систему. Для врача важны режимы вентиляции, точность настроек, мониторинг, тревоги и безопасность пациента. Для администрации клиники важны комплектация, срок службы, сервис, расходные материалы и соответствие инфраструктуре отделения.

Чтобы подобрать оптимальную модель, стоит заранее описать задачи отделения: возраст пациентов, предполагаемую нагрузку, нужные режимы, наличие медицинских газов, требования к автономности и бюджет на эксплуатацию.
